Dịch vụ Quét 3D
Chuyển vật thể thật thành dữ liệu 3D chính xác - phục vụ in ngược, lưu giữ và kỹ thuật số hóa.
Từ vật thật đến dữ liệu số
Tiếp nhận vật thể
Bạn gửi vật thể đến xưởng qua chuyển phát nhanh hoặc trực tiếp đến xưởng để trao đổi.
Quét 3D chi tiết
Máy quét ATOS Q chuyên dụng, quét toàn bộ bề mặt, kết cấu và chi tiết nhỏ với độ chính xác đến 0.007mm.
Xử lý dữ liệu
Ghép, làm sạch và tối ưu mesh. Xuất file chuẩn STL/OBJ theo nhu cầu sử dụng. Làm theo yêu cầu của khách như phân tích, thiết kế ngược,...
Bàn giao file
Giao file qua Zalo/email. Tùy chọn in 3D ngược lại vật thể đã quét ngay tại xưởng.

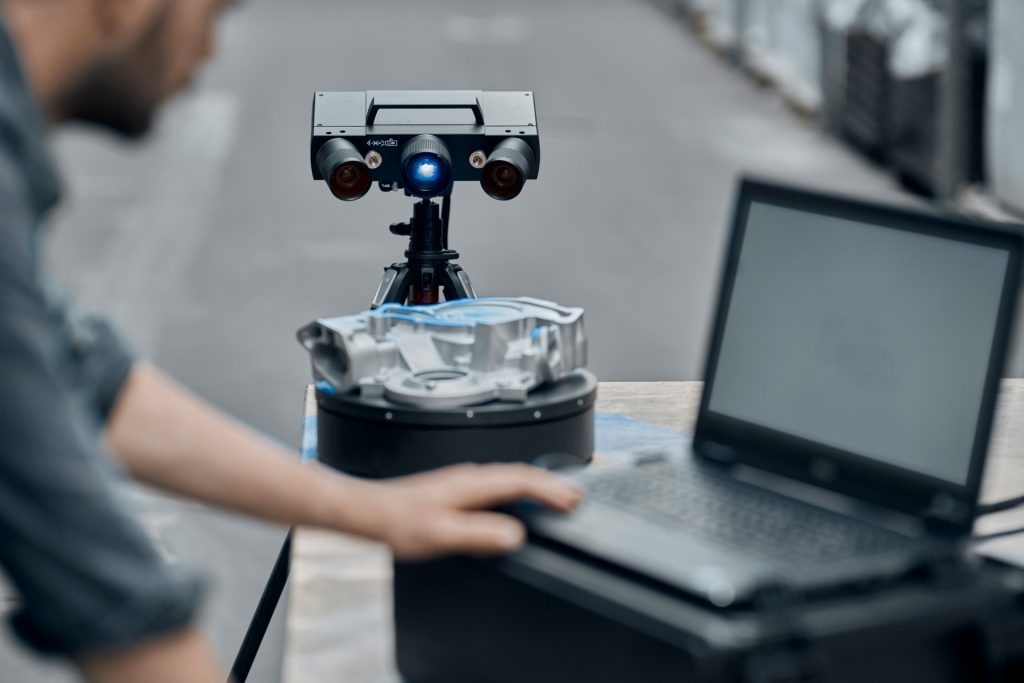

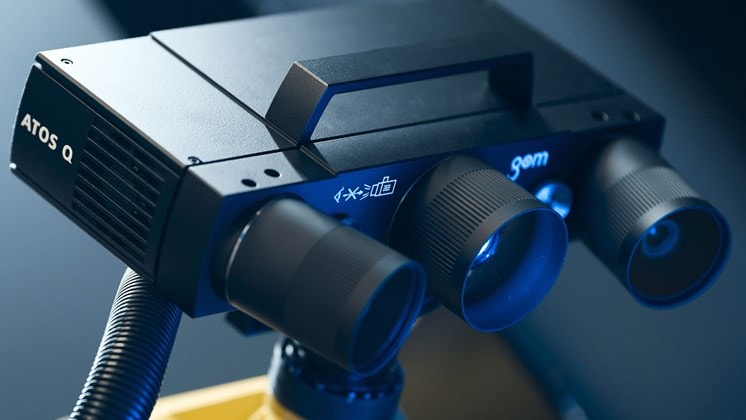

Máy quét ATOS Q - ZEISS
Quét quang học công nghiệp, không tiếp xúc
ATOS Q là dòng máy quét 3D quang học chuyên dụng của ZEISS, sử dụng nguyên lý Triple Scan kết hợp đèn ánh sáng xanh Blue Light Equalizer để bắt trọn bề mặt khó như vật bóng, tối màu, lỗ sâu. Máy đạt chuẩn công nghiệp, chống bụi và nước, có thể vận hành ngay tại phân xưởng hoặc kết hợp ZEISS ScanCobot / ATOS ScanBox 4105 để tự động hóa.
- Triple Scan Principle: bắt trọn bề mặt khó, cạnh sắc, chi tiết sâu
- Blue Light Equalizer: ổn định chất lượng điểm ảnh, ít nhiễu
- Độ phân giải 8 - 12 triệu điểm mỗi lần quét, dữ liệu dày và sát thực
- Khoảng cách điểm 0.03 - 0.15mm: độ chính xác chi tiết đến 0.007mm
- Chống bụi/nước, dùng trong nhà máy: quét tại chỗ không cần phòng tối
| Thông số | ATOS Q |
|---|---|
| Nhà sản xuất | ZEISS (CHLB Đức) |
| Độ phân giải camera | 8 / 12 triệu điểm mỗi lần quét |
| Khoảng cách điểm | 0.03 - 0.15 mm |
| Diện tích quét mỗi lần | 100 x 70 mm đến 500 x 370 mm |
| Khoảng cách làm việc | 490 mm |
| Nguyên lý | Triple Scan + ánh sáng xanh (Blue Light Equalizer) |
| Kết hợp tự động hóa | ZEISS ScanCobot, ATOS ScanBox 4105 |
Đo lường & phân tích 3D
Dữ liệu scan không chỉ để in lại - còn là công cụ kiểm tra chất lượng, đo đạc và phân tích kỹ thuật chính xác.

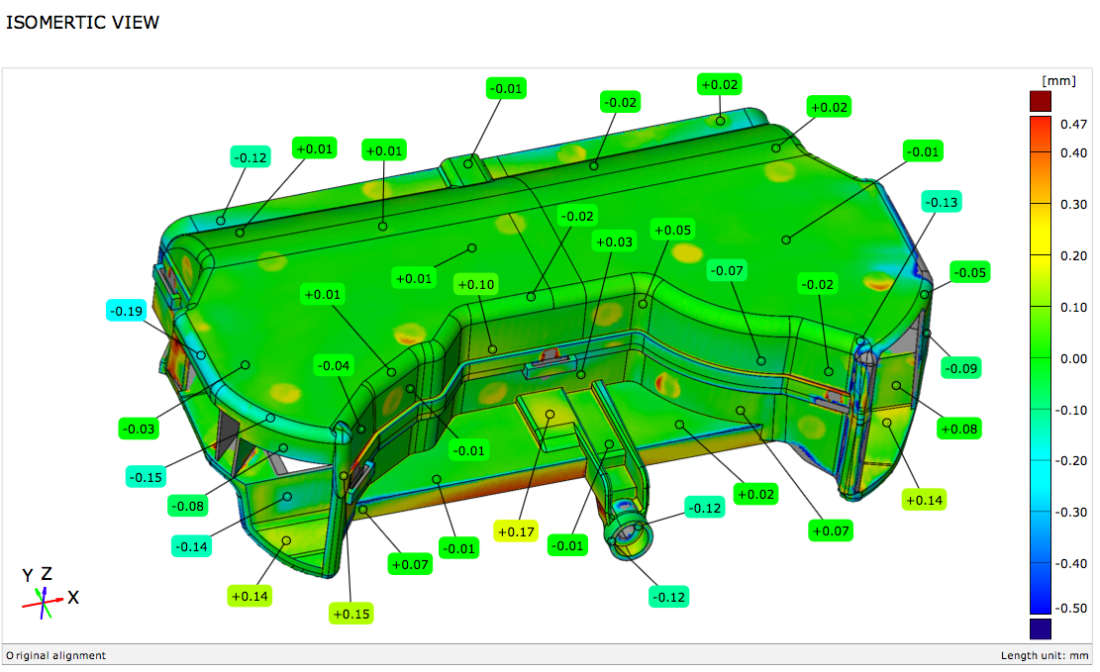

So sánh mesh & CAD 3D
Đối chiếu Nominal-Actual: chồng dữ liệu scan lên bản CAD, hiển thị sai lệch từng vùng bề mặt bằng bản đồ màu với độ chính xác 0.007 - 0.023mm.

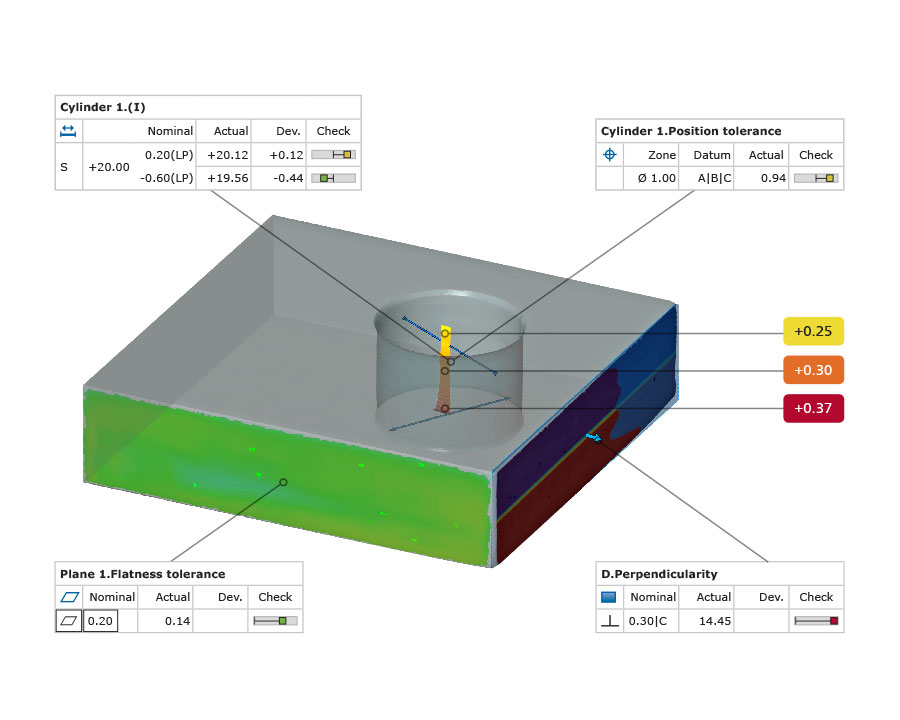

Đo kích thước 2D / 3D & GD&T
Đo đường kính, chiều dài, khoảng cách, góc... trực tiếp trên dữ liệu scan, kết hợp đo dung sai hình học: độ phẳng, độ đồng trục, độ song song, độ vuông góc theo tiêu chuẩn kỹ thuật.

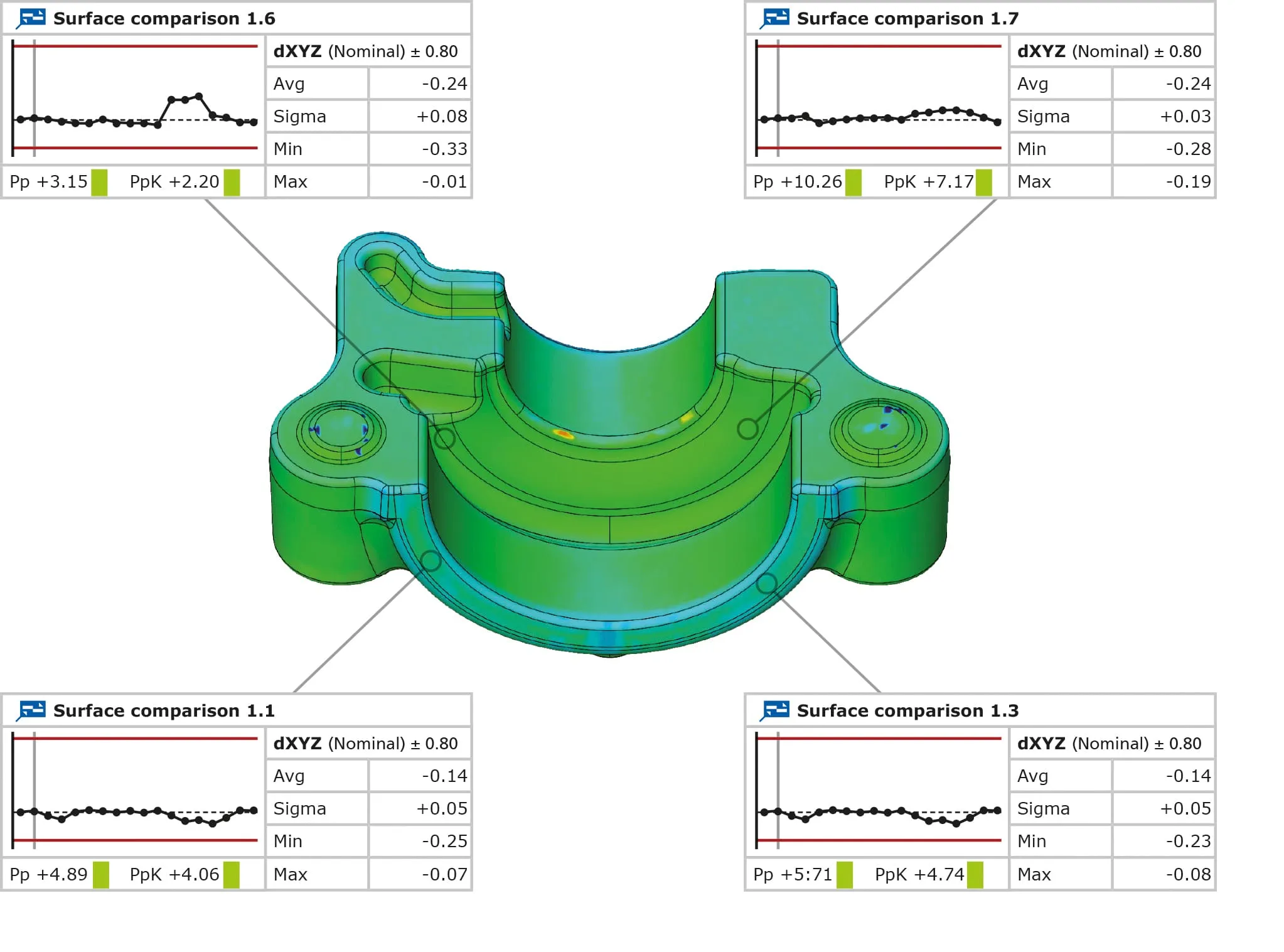

Phân tích xu hướng (Trend)
Theo dõi biến dạng, độ mài mòn, độ cong vênh của khuôn mẫu, chi tiết máy theo thời gian để chủ động bảo trì, thay thế.
Sau khi quét, chúng tôi làm gì tiếp?
Thiết kế ngược (Reverse Engineering)
Dựng lại bề mặt CAD/STEP từ đám mây điểm để sửa chữa, cải tiến và sản xuất thay thế khi không còn bản vẽ gốc.

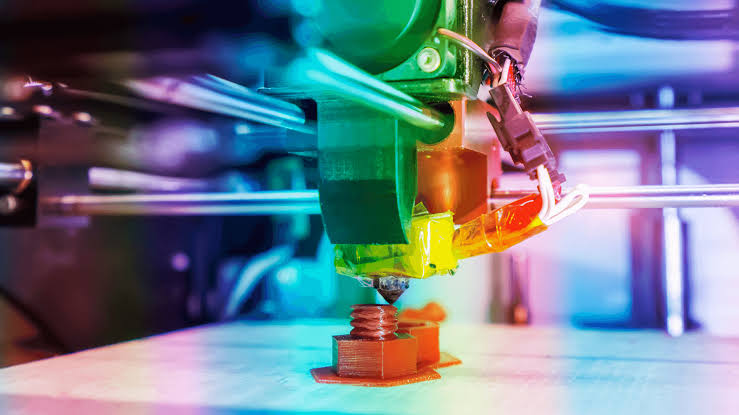

In 3D lại vật thể đã quét
Quét xong in ngay cùng đơn hàng: tái tạo phụ tùng, khuôn mẫu, chi tiết cũ tại chính xưởng fin3D, tiết kiệm thời gian vận chuyển.
Chi phí quét 3D
| Loại vật thể | Giá tham khảo | Độ chính xác | Thời gian | Kèm file |
|---|
* Giá chưa bao gồm VAT. Vật thể phức tạp hoặc yêu cầu đặc biệt sẽ được báo giá riêng.
